产品分类

耐材知识

当前位置:首页 > 新闻动态 > 氧化铝空心球砖

氧化铝空心球砖

添加时间:2017年10月25日  浏览次数:

       氧化铝空心球砖是一种使用温度可高达1700℃的高温隔热低体积密度的耐火材料。它广泛用于温度变化频繁、热冲击负荷大、不接触液体物质的高温炉窑内衬上。

       技术原理

       影响硅钢热处理炉炉衬寿命的关键是氧化铝空心球砖的热震稳定性,氧化铝空心球砖中莫来石相的存在可以改善砖的热震稳定性。原料的种类、矿化剂、原料处理工艺、按比例配料及烧成工艺制度等对莫来石形成的影响,以及对氧化铝空心球砖热震稳定性的影响。以氧化铝空心球和氧化铝粉为主要原料,添加适置粘土等,以磷酸盐作结合剂,经手工成型和高温烧成获得稳定性氧化铝空心球砖。研制的产品必须达到下列指标:

Al2O3>83%,Si0≤15%,Fe2O3≤0.3%

       气孔率≥50%,热震稳定性(1100℃水冷)≥20次,常温耐压强度≥6MPa,重烧线变化(1600C、3h)≤士0.2%,热导率(平均温度350士10℃)>0.642W/(m•K),产品成品率≥95%。

       烧制过程

       以氧化铝空心球为骨料,氧化铝细粉和含硅矿物为基质,添加微量外加剂、纸浆、硫酸铝等作结合剂,经混炼、振动成型、干燥和烧制成抗热震稳定性优异的氧化铝空心球砖。

       氧化铝空心球砖坯在烧成过程中,含硅矿物质和氧化铝细粉发生二次莫来石化反应,在微量外加剂的促进下,英来石呈针柱状发育针柱状莫来石晶体长径比较大(8〜9倍),而且针柱状莫来石相互交错,壤嵌构成结构稳定、力学强度大的三维网络结构,因而大幅度地提髙了氧化铝空心球砖的抗热霡稳定性及高温性能。

       由于在氧化铝空心球砖基质中形成由针柱状二次莫来石构成的三维网络结构,其杂质含量低,制品高温性能好。其主要性能见表1。

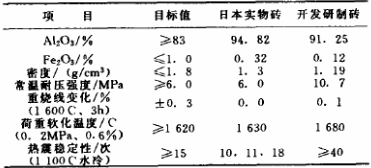

表1 氧化铝空心球砖主要性能

        氧化铝空心球砖作为一种新型的高温隔热材料,它是用工业氧化铝在电炉中熔炼吹制而成的,广泛运用在石化工业气化炉、炭黑工业反应炉、冶金工业感应炉等高温、超高温窑炉上得到广泛应用,取得了十分满意的技能效果。

关键词:氧化铝空心球砖
上一个:粘土轻质保温砖    下一个:硅酸铝纤维棉
版权所有 2013-2028 郑州驹达新材料科技有限公司 豫ICP备16012381号-1
电话:0371-60288311 传真:0371-85818311 业务咨询:18537113611
邮箱:zzjdnc@163.com QQ:497985876

豫公网安备 41018302000259号

在线客服
