对流烟道一般敷设保温混凝土和轻质成型保温材料。保温耐火混凝土、保温等材料应符合国家有关标准及本说明书的有关规定。保温耐火混凝土、保温材料等炉墙材料应按国家有关标准中的具体规定，保养和堆放。施工前应对筑炉材料进行必要的化验及验收。对流烟道使用较多的炉墙材料有不定形炉墙材料和成型保温材料两种类型。
(1)不定形炉墙材料
不定形炉墙材料主要有耐火混凝土和保温混凝土，一般情况下，可以按照上述耐火混凝土的使用温度要求选取适当的炉墙材料。
(2)成型保温材料
成型保温材料有硅藻土砖、硅藻土板、膨胀蛭石制品、膨胀珍珠岩制品、岩棉制品和泡沫石棉制品。
硅藻土砖、硅藻土板：硅藻土砖、硅藻土板的形状尺寸应符合GB2992—1998《通用耐火砖形尺寸》，其物理指标按标准分为GG-0.7a、GG-0.7b、GG-0.6、GG-0.5a、GG-1.5b、GG-0.4等6种牌号。
膨胀蛭石制品：炉墙上常用蛭石制品有水玻璃蛭石制品和水泥蛭石制品，其性能见下表1。
表1膨胀蛭石制品性能指标
膨胀珍珠岩制品：常用水玻璃珍珠岩制品和水泥珍珠岩制品，制品应符合GB10303—1988《膨胀珍珠岩绝热制品》标准，其性能如下表2

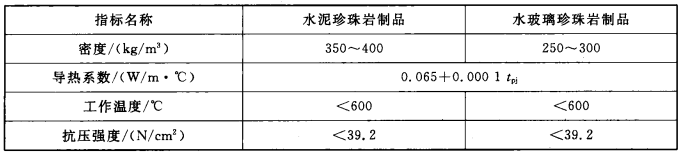

表2膨胀珍珠岩制品性能指标
岩棉制品：常用岩棉保温板制品，其性能如下:密度：120kg/m3;最高使用温度：600℃;当密度为120kg/m3,平均温度70℃时，导热系数按不大于0.046W/(m·k)取值。
泡沫石棉制品：泡沫石棉性能如下：密度：(50~70)kg/m3,使用密度：(70~90)kg/m3;抗拉强度约为(0.5~1.0)kg/cm2;当使用温度小于或等于500℃;导热系数按(0.038+0.00023)tpjW/(m·℃)取值。
硅酸铝耐火纤维及硅酸铝耐火纤维毡：硅酸铝耐火纤维及硅酸铝耐火纤维毡，是一种新型的耐火、保温材料。它是以Al2O3和SiO2为主要成分的人造无机纤维，又称陶瓷纤维。具有较高的耐火性能和良好的保温性能。目前，很多锅炉制造厂采用硅酸铝耐火纤维及制品作为膨胀缝等缝孔的填充料，代替石棉及其制品等易熔材料。
硅酸铝耐火纤维及其制品性能如下：制品的密度约为150kg/m3;纤维的密度约为(70~90)kg/m3;耐火度为≥1760℃，最高使用温度约为1260℃，长期使用温度为1050℃;当密度为200kg/m3时，使用温度为900℃时，纤维及制品的导热系数按不大于0.128W/(m·k)取值。
